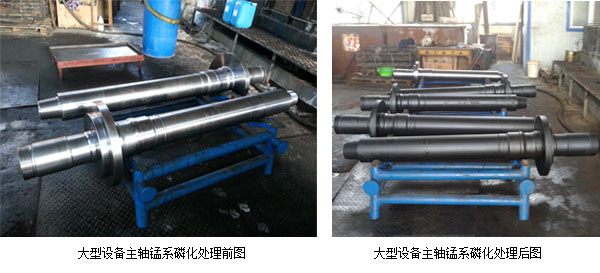

大型設(shè)備主軸磷化現(xiàn)場(chǎng)圖

本品為純錳系磷化，適用于汽車、摩托車、船舶等高速運(yùn)轉(zhuǎn)的零部件減磨自潤(rùn)滑功能膜層處理，以及工具、刀具及要求較高的標(biāo)準(zhǔn)件耐磨、耐腐蝕膜層處理。本品生成的磷化膜細(xì)膩，晶粒呈半球狀、潤(rùn)滑性好，防腐能力強(qiáng)。

錳系磷化管理標(biāo)準(zhǔn)為:

管理項(xiàng)目 作業(yè)標(biāo)準(zhǔn)

皮膜劑建浴濃度 6-9%

全酸度(TA) 45-70pt

游離酸度(FA) 5-9pt

溫 度(Temp) 65－75℃

時(shí) 間(Time) 10-15分鐘

1．測(cè)試：取工作液5毫升于250毫升三角瓶中，加蒸餾水50毫升，滴2滴甲基橙指示劑，用0.1N氫氧化鈉標(biāo)準(zhǔn)溶液滴定*橙黃色即為終點(diǎn)，此時(shí)所消耗的0.1N氫氧化鈉毫升數(shù)乘2為Fa；然后再滴4~5滴酚酞指示劑，繼續(xù)用0.1N氫氧化鈉標(biāo)準(zhǔn)溶液滴定*出現(xiàn)紅色即為終點(diǎn)，此時(shí)所消耗的0.1N氫氧化鈉總毫升數(shù)乘2為Ta。

2．**工作狀態(tài)：Fa：5~9，Ta：45~70，酸比（Ta/Fa）：6~9。使用溫度：65~75°C，處理時(shí)間：10~15分鐘。

3．調(diào)整：當(dāng)Fa<5或Ta<45時(shí)，應(yīng)補(bǔ)加濃縮液；當(dāng)Ta>70時(shí)補(bǔ)加水；當(dāng)Fa>9時(shí)，補(bǔ)加碳酸鈉，每升工作液加0.5克碳酸鈉，F(xiàn)a**1個(gè)點(diǎn)。

4．注意補(bǔ)充槽內(nèi)揮發(fā)掉的水份；定期清理槽內(nèi)底部的沉積物。

注 意：

一般傳統(tǒng)錳系磷化溫度都在92℃-98℃之間，因此能耗高、產(chǎn)生沉渣多；一般連續(xù)生產(chǎn)7-10天就要更換槽液，提高了企業(yè)生產(chǎn)成本。

大慶寶豐科技公司黑色磷化與其他錳系磷化條件不同，槽液工作溫度控制在65℃-75℃；時(shí)間10-15min范圍即可形成合格的磷化膜。特點(diǎn)能耗較低、殘?jiān)鼧O少可連續(xù)6個(gè)月不清槽，為企業(yè)節(jié)約了成本。

包裝規(guī)格：純錳系磷化液20kg/桶,
